DMX512灯光信号控制线 技术指导

浏览: 作者: 来源: 时间:2021-05-31 分类:LED线条灯技术知识
由于DMX512的简单性、可靠性以及灵活性,很快它就成为了将控制器(如照明控制台)与调光器以及雾机、智能灯等特效设备连接起来的主要方法,至今已经发展成为从控制台用标准数字接口控制调光器的方式。不过DMX512虽超越了模拟系统,但不能完全代替模拟系统。   DMX512在其物理层上使用EIA-485差分信令,并结合一个可变大小、基于包的通信协议。DMX512不包括自动错误检查和纠正,因此对于危险的应用,例如烟火或舞台操纵的移动,不是一种适当的控制。错误触发可能是由电磁干扰、静电放电、电缆终止不当、电缆过长或电缆质量不佳造成的。 DMX512专用线缆及最大传输距离

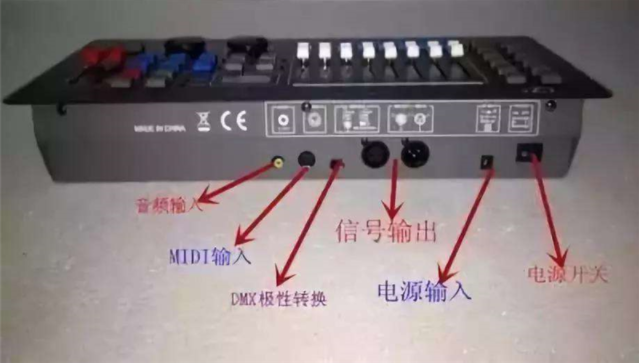

由于DMX512的简单性、可靠性以及灵活性,很快它就成为了将控制器(如照明控制台)与调光器以及雾机、智能灯等特效设备连接起来的主要方法,至今已经发展成为从控制台用标准数字接口控制调光器的方式。不过DMX512虽超越了模拟系统,但不能完全代替模拟系统。


  DMX512在其物理层上使用EIA-485差分信令,并结合一个可变大小、基于包的通信协议。DMX512不包括自动错误检查和纠正,因此对于危险的应用,例如烟火或舞台操纵的移动,不是一种适当的控制。错误触发可能是由电磁干扰、静电放电、电缆终止不当、电缆过长或电缆质量不佳造成的。


DMX512专用线缆及最大传输距离


  DMX512控制器以250kbit/s传输差分串行数据,理论上一个总线链路最长可以达到1200米 ( 3900FT),但这不代表一条线缆最长可以用到1200米,而是加上中继器后最长可达1200米。传输距离越远,对线材的要求越高,可以在保证特性阻抗为120?的前提下进行加粗线缆。


  3芯卡侬和5芯卡侬接口都可以采用2芯带屏蔽的双绞线,且线缆务必满足特性阻抗为120?,而特性阻抗是最重要的,不匹配的特性阻抗会扭曲数字信号波形、增加误码。


  行业中很多工程人员使用普通的麦克风线缆或者RVVP 2×0.752链接,而这两种线缆均为低阻抗,阻抗几乎为50~70 ?,达不到标准要求的120?,会使得大大增加反射,大大缩短传输距离,尤其是在超过50米后,可能出现无法预测和校正的、不规则的、完全或间断不受控制的错误信号,甚至突然停止运行。使用麦克风线或RVVP线,即使在增加导体截面积也不能增加特性阻抗,也就是即使更粗的线也无法延长传输距离,所以务必使用专业的DMX512控制线。
